Mô tả sản phẩm

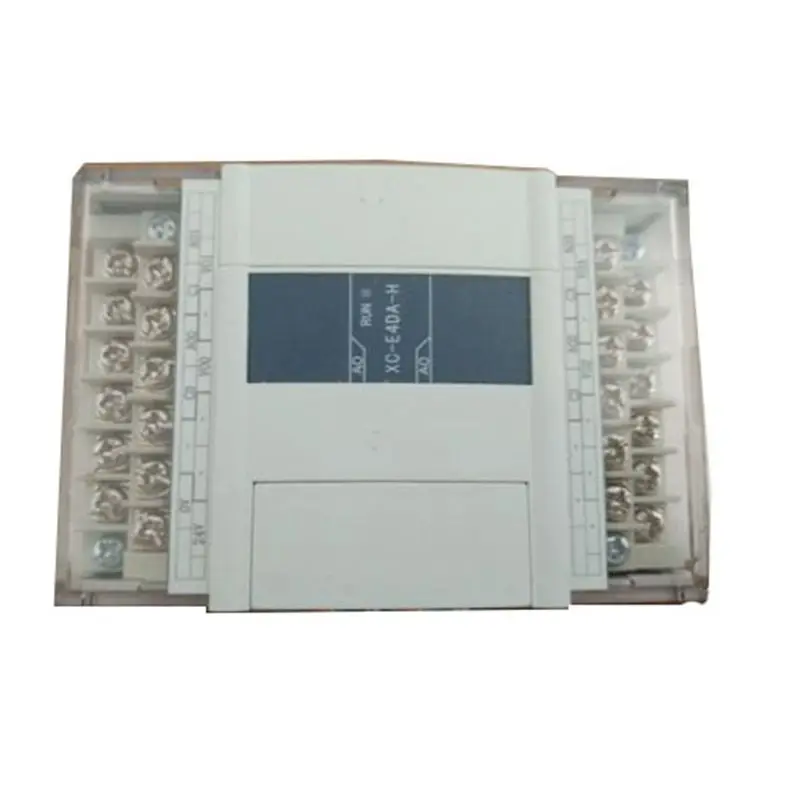

XC-E4DA-H

New Gốc XC-E4DA-H 12Bit 4AO Chống nhiễu plc module mở rộng

các tính năng:

12 bits độ chính xác cao đầu ra analog

4 kênh, điện áp 0 ~ 5 V, 0 ~ 10 V; hiện tại 0 ~ 20mA, 4 ~ 20mA là tùy chọn

có thể được thiết lập như một đặc biệt chức năng module cho XC series, lên đến 7 các module có thể được kết nối với

tổng Số Kỹ Thuật

Item	điện áp đầu ra	sản lượng hiện tại
phạm vi của đầu ra analog	DC0 ~ 5 V, 0 ~ 10 V	DC0 ~ 20mA, 4 ~ 20mA
phạm vi của đầu ra kỹ thuật số	12 bits
độ phân giải	1/4096 (12Bit); Dữ Liệu chuyển đổi được lưu trữ trong PLC với hex định dạng
tổng thể độ phân giải	0.8%
tốc độ chuyển đổi	3 ms/1 kênh
cách ly chế độ	DC/DC chuyển đổi, quang couple cách ly
điện cho analog	DC24V±10 %, 100mA
chế độ cài đặt	có thể được cố định với ốc vít M3 hoặc trực tiếp cài đặt trong DIN46277 (35 mét chiều rộng) hướng dẫn đường sắt.
kích thước bên ngoài	63 mét × 102 mét × 73.3 mét

XC Mở Rộng Mô Hình

mô hình	chức năng
XC-E4AD	14Bit, 4 kênh đầu vào tương tự, hiện tại/điện áp có thể lựa chọn
XC-E4AD-H	14Bit, 4 kênh đầu vào tương tự, hiện tại/điện áp có thể lựa chọn
XC-E8AD	14Bit, 8 kênh đầu vào tương tự, hiện tại/điện áp có thể lựa chọn
XC-E8AD-H	14Bit, 8 kênh đầu vào tương tự, hiện tại/điện áp có thể lựa chọn
XC-E2DA	12Bit, 2 kênh đầu ra analog, hiện tại/điện áp có thể lựa chọn
XC-E2DA-H	12Bit, 2 kênh đầu ra analog, hiện tại/điện áp có thể lựa chọn
XC-E4DA	12Bit, 4 kênh đầu ra analog, hiện tại/điện áp có thể lựa chọn
XC-E4DA-H	12Bit, 4 kênh đầu ra analog, hiện tại/điện áp có thể lựa chọn
XC-E4AD2DA	12Bit, 4 kênh đầu vào tương tự, 2 kênh đầu ra analog
XC-E4AD2DA-H	12Bit, 4 kênh đầu vào tương tự, 2 kênh đầu ra analog
XC-E3AD4PT2DA	4 kênh Pt100 temp lấy mẫu, 3 kênh đầu vào tương tự, 2 kênh đầu ra analog
XC-E2AD2PT2DA	2CH nhiệt độ PT100 đầu vào (0.01 ° C độ chính xác), hỗ trợ PID auto điều chỉnh, riêng biệt PID thông số cài đặt, CPU thông tin liên lạc; 2CH 16 bits đầu vào tương tự, (hiện tại/điện áp lựa chọn); 2CH 10 bits analog đầu ra
XC-E6PT	0-300 ° C, 6 kênh Pt100 temp lấy mẫu, độ chính xác 0.2 độ
XC-E6PT-P	0-300 ° C, 6 kênh Pt100 temp lấy mẫu, độ chính xác 0.2 độ, PID đầu ra
XC-E6PT-P-H	6CH Pt100 đầu vào, đầu 6CH đầu ra, 2 nhóm của thông số PID; nhiệt độ phạm vi:-100 ~ 350 ° C, 0.1 ° C độ phân giải;
XC-E6TCA-P	0-1000 ° C, 6 kênh manifold cặp nhiệt điện temp lấy mẫu, độ chính xác 0.1 độ, PID đầu ra, có thể lấy mẫu nhiệt độ trong cá nhân.
XC-E2AD2PT-BD	2 kênh 12 Bit đầu vào tương tự, 2 kênh Pt100 temp lấy mẫu mở rộng thẻ. (XC3-14 không hỗ trợ.)
XC-E2AD2DA-BD	2 kênh 14 bit đầu vào tương tự, 2 kênh 10 bits đầu ra analog mở rộng BD card.
